Hướng dẫn đấu dây IC Humi S21 Speed 500W
Đấu dây IC HumiS21 Speed · 500W
Phiên bản
48–60V · 4–5 bình
Phiên bản duy nhất
IC Humi S21 Speed 500W chỉ có một phiên bản điện áp: 48–60V (4–5 bình). Kiểm tra điện áp pack pin bằng đồng hồ trước khi đấu — cấp sai điện áp có thể làm hỏng IC ngay lập tức.
1

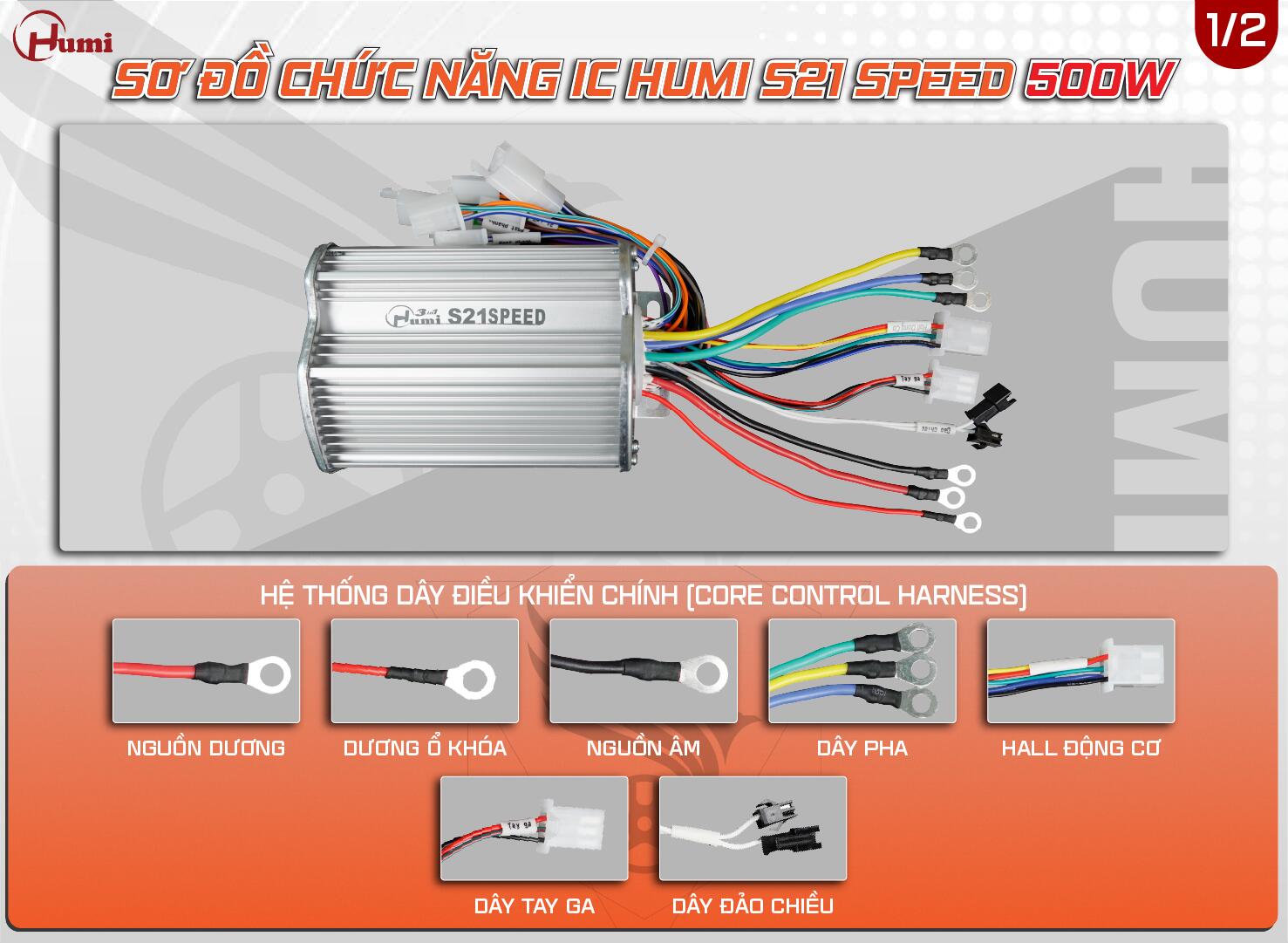

Đấu dây IC Humi S21 Speed 500W — Hệ điều khiển chính Màu dây B+/B−, Hall, tay ga, 3 pha, đảo chiều
B+ / B−
Cáp nguồn chính
Đỏ to → cực Dương (+)
Đen → cực Âm (−)
Siết chắc cos, tránh oxy hóa. Không để lỏng mối nối.
Dương ổ khóa
Tín hiệu bật/tắt
Đỏ nhỏ → qua ổ khóa → IC
Không nối thẳng B+ bỏ qua khóa chính.
3 pha (to)
Dây động cơ
Vàng
Xanh lá
Xanh dương
Khớp 3 cọc động cơ, siết chắc. Máy giật → học góc pha (mục đảo chiều).
Quan trọng
Hall động cơ
Giắc 5 dây
+5V (đỏ)
GND (đen)
A B C
Quay bánh tay: mỗi dây tín hiệu nhảy 0 ↔ 5V. Không có xung → đứt dây hoặc cắm sai.
Tay ga Hall
Giắc 3 dây
5V
GND
Signal
VOM đo Signal: ~0.8–1.0V (nhả ga) → ~3.8–4.2V (kéo hết ga).
Đảo chiều
Học góc pha
Trắng
Đen
Nhảy giắc → lùi → nhảy lại tiến và giữ >16 giây → IC tự học góc pha, máy êm bền.
Mẹo vàng

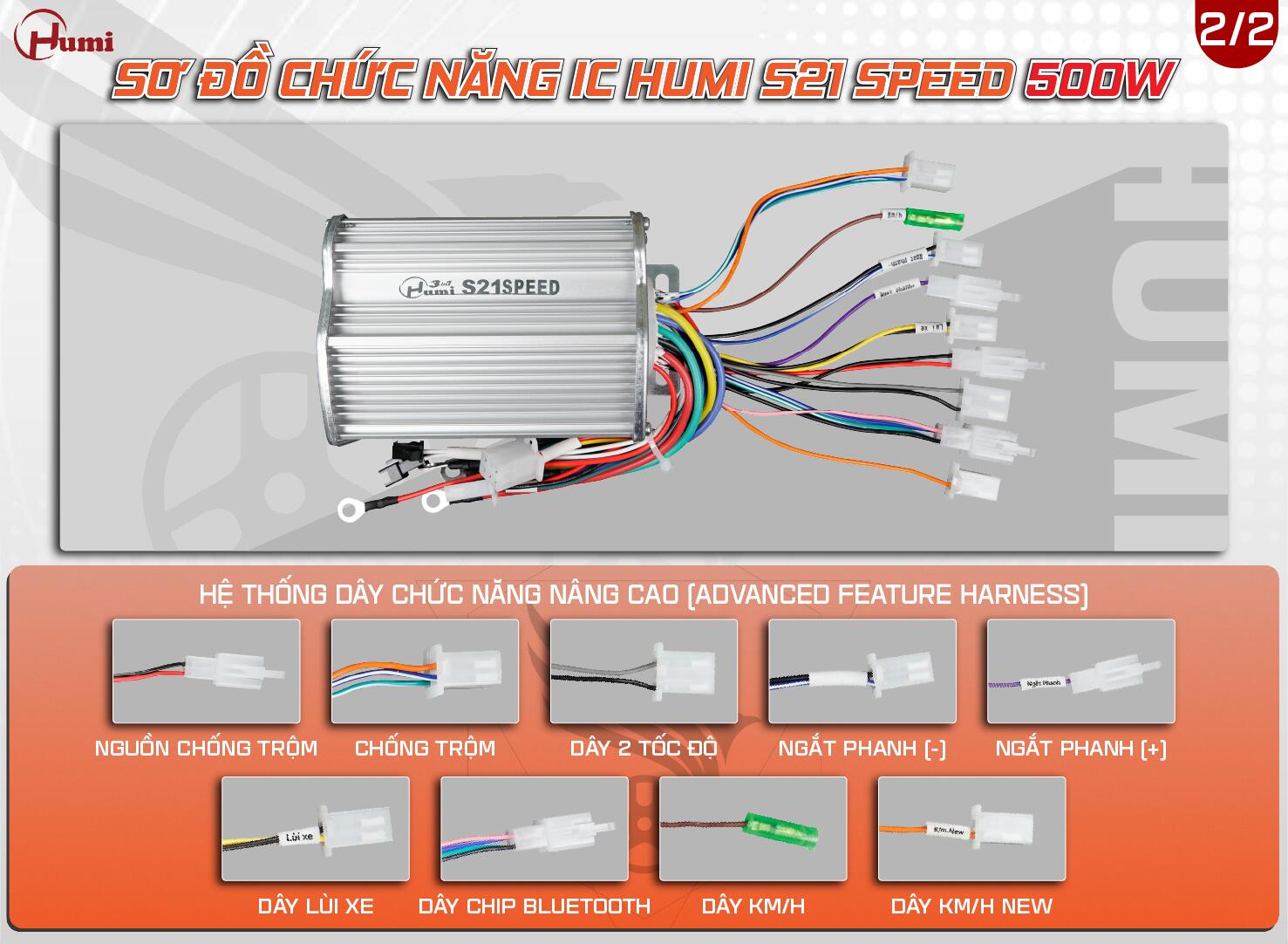

01 Sơ đồ Core Control Harness — IC Humi S21 Speed 500W
2
Đấu dây IC Humi S21 Speed 500W — Hệ chức năng nâng cao Nguồn chống trộm, 2 tốc độ, ngắt phanh, lùi, Bluetooth, KM/H
Nguồn chống trộm
Anti-theft Power
Đỏ → đầu vào nguồn module chống trộm
Nguồn nuôi còi / relay chống trộm. Không dùng để cấp thiết bị khác.
Chống trộm
Anti-theft Signal
3 dây điều khiển: cam · xanh da trời sọc trắng · xanh ngọc sọc trắng
Đấu đủ 3 dây để có tính năng bó bánh, còi hú và tắt/mở từ xa. Thiếu dây → mất một phần tính năng.
Cần đủ 3 dây
2 tốc độ (Hi/Lo)
Hard Speed Switch
Công tắc 2 nấc · Không cần cấp điện ngoài
Để hở = tốc độ mặc định. Điều chỉnh phần trăm từng nấc (~30%–135%) qua App Bluetooth.
Chỉ có 2 tốc độ
Ngắt phanh (−)
Brake Cut Negative
Nhận mass (−) từ công tắc phanh → cắt ga tức thì
Phổ biến nhất trên xe Việt Nam. Gán làm nút P qua App: Cài đặt → Nút P → Brake− as P-Lock
Có thể dùng làm P
Ngắt phanh (+)
Brake Cut Positive
Nhận dương (+) từ công tắc phanh loại PNP → cắt ga
Chọn một loại duy nhất theo hệ thống xe. Không đấu chéo hai giắc.
Lùi xe
Reverse
Đấu vào công tắc lùi · Giữ trong khi lùi
IC giới hạn tốc độ lùi tối đa 30% so với tiến để đảm bảo an toàn.
Bluetooth
BT Chip
Cắm module chip Bluetooth đi kèm
App tiếng Việt Android/iOS: 10 nấc tốc độ, P-Lock, giới hạn dòng. Khoảng cách <2m.
App required
KM/H & KM/H New
Speed Signal Out
KM/H: đồng hồ đời cũ
KM/H New: LCD đời mới
KM/H New: LCD đời mới
Chỉ nối một trong hai. Đổi giao thức nếu đồng hồ không lên số. Đo xung 0 ↔ ~5V khi quay bánh để xác nhận tín hiệu.
02 Sơ đồ Advanced Feature Harness — IC Humi S21 Speed 500W
★
Kinh nghiệm đấu dây IC Humi S21 Speed 500W thực tế Lưu ý đặc thù — chống trộm 3 dây, tốc độ App, học góc pha
Đấu Dây IC Humi S21 Speed 500W — tài liệu kỹ thuật dành cho thợ và người dùng tự lắp đặt. IC Humi S21 Speed 500W là phiên bản nâng cấp so với dòng Plus cùng công suất, thiết kế cho xe điện 4–5 bình pin 48V hoặc 60V. Điểm vượt trội so với bản Plus là tốc độ đáp ứng ga nhanh hơn và khả năng chỉnh giới hạn tốc độ trực tiếp qua ứng dụng Bluetooth tiếng Việt với 10 nấc từ ~30% đến 135% công suất — không cần can thiệp phần cứng. Bản này cũng hỗ trợ gán dây ngắt phanh âm thành nút P-Lock ngay trong App, phù hợp cả phụ huynh muốn giới hạn tốc độ lẫn người dùng muốn khai thác tối đa động cơ.
Điểm nổi bật
- Tốc độ đáp ứng ga nhanh hơn so với dòng Plus cùng công suất, phù hợp xe cần phản hồi tức thì.
- Chỉnh giới hạn tốc độ 10 nấc (~30%–135%) qua App tiếng Việt, App ghi nhớ sau khi tắt xe.
- Hỗ trợ gán dây ngắt phanh âm (Brake−) thành nút P-Lock qua App, không cần thêm linh kiện.
- Hỗ trợ cả Brake− và Brake+, tương thích đa số xe; lùi xe giới hạn tốc độ tối đa 30% so với tiến.
- Xuất tín hiệu tốc độ qua KM/H và KM/H New, tương thích đồng hồ cũ lẫn LCD đời mới.
Kinh nghiệm lắp đặt
Bản 500W chỉ có 2 tốc độ cứng (không có 3 tốc độ mềm như bản 800W trở lên) — nhưng có thể chỉnh % từng nấc tốc độ qua App. Khi lắp hệ chống trộm, cần đấu đủ 3 dây điều khiển (cam, xanh da trời sọc trắng, xanh ngọc sọc trắng) để đủ tính năng bó bánh, còi hú và tắt/mở từ xa. Sau lắp đặt, thực hiện nháy đảo chiều và giữ >16 giây để IC học góc pha trước khi bàn giao.
3
Cài đặt qua App Bluetooth Khóa/mở tua · Giới hạn tốc độ · P-Lock
Chọn điện áp
Vào Cài đặt → chọn đúng dải điện áp (48–60V · 4–5 bình) khớp số bình ắc quy.
Khóa / Mở tua
Chọn nấc 1–10 (~30%–135%). App ghi nhớ sau tắt xe. Nấc 4–6 nội đô, 8–10 đường thoáng.
P-Lock
Cài đặt → Nút P → bật “Brake− as P-Lock”. Đấu dây phanh âm qua nút nhấn riêng.
CH Play
App Store
humi.vn
Tải App tại CH Play / App Store hoặc vào humi.vn → Kỹ thuật → Tải ứng dụng. Tìm kiếm: “Bộ điều khiển Bluetooth”.
FAQ
FAQ — đấu dây IC Humi S21 Speed 500W Xử lý nhanh các tình huống phổ biến khi lắp
IC Humi S21 Speed 500W khác gì so với bản S21 Plus 500W?
Bản Speed 500W đáp ứng ga nhanh hơn và có thêm tính năng chỉnh tốc độ 10 nấc qua App Bluetooth, cùng P-Lock từ dây phanh âm. Bản Plus không có các tính năng App này. Cả hai cùng dải điện áp 48–60V nhưng Speed phù hợp hơn cho xe cần cấu hình linh hoạt hoặc phụ huynh muốn giới hạn tốc độ cho con em.
Bóp phanh không cắt ga?
Đo đầu ra công tắc phanh: kéo về GND = phanh âm → giắc (−). Cấp dương (+12–60V) = phanh dương → giắc (+). Không đấu chéo.
Đồng hồ không lên tốc độ?
Đổi KM/H ↔ KM/H New. Vẫn không lên: đo xung 0 ↔ ~5V tại dây KM/H khi quay bánh. Không có xung → đứt dây hoặc đấu nhầm.
Xe rung giật sau khi lắp?
Học góc pha: nhảy giắc Đảo chiều → lùi → nhảy lại tiến và giữ hơn 16 giây. IC tự đồng bộ, đa số xe êm ngay, không cần đảo dây phần cứng.
Gán nút P từ dây phanh âm?
App → Cài đặt → Nút P → bật “Brake− as P-Lock”. Đấu dây ngắt phanh âm qua nút nhấn. Nhấn nút để bật/tắt Parking.
✓
Checklist bàn giao Kiểm tra trước khi trả xe cho khách
-
1Điện áp đúng phiên bản — 48–60V · 4–5 bình khớp số bình thực tế.
-
2B+ đỏ / B− đen đúng cực · Dương ổ khóa qua khóa chính.
-
33 pha + Hall khớp · Bánh treo quay êm, không giật · Không báo lỗi.
-
4Tay ga 0.8→~4V mượt · Phanh (−)/(+) cắt ga · Lùi an toàn (≤30% tốc tiến).
-
52 tốc độ cứng (Hi/Lo) chuyển nấc đúng · App đặt % tốc độ từng nấc OK.
-
6Chống trộm đủ 3 dây điều khiển · Bó bánh / còi hú / tắt mở từ xa hoạt động.
-
7Đồng hồ đúng giao thức KM/H hoặc KM/H New · P-Lock bật/tắt OK.
-
8Dây đi gọn · Không cạ khung · Mối nối bọc cách điện đủ.
