Hướng dẫn đấu dây IC Humi S21 Speed 350W
Đấu dây IC HumiS21 Speed · 350W
Phiên bản
36–48V · 3–4 bình
Phiên bản duy nhất
IC Humi S21 Speed 350W chỉ có một phiên bản điện áp: 36–48V (3–4 bình). Kiểm tra điện áp pack pin bằng đồng hồ trước khi đấu — cấp sai điện áp có thể làm hỏng IC ngay lập tức.
1
Đấu dây IC Humi S21 Speed 350W — Hệ điều khiển chính Màu dây B+/B−, Hall, tay ga, 3 pha, đảo chiều
B+ / B−
Cáp nguồn chính
Đỏ to → cực Dương (+)
Đen → cực Âm (−)
Siết chắc cos, tránh oxy hóa. Không để lỏng mối nối.
Dương ổ khóa
Tín hiệu bật/tắt
Đỏ nhỏ → qua ổ khóa → IC
Không nối thẳng B+ bỏ qua khóa chính.
3 pha (to)
Dây động cơ
Vàng
Xanh lá
Xanh dương
Khớp 3 cọc động cơ, siết chắc. Máy giật → học góc pha (mục đảo chiều).
Quan trọng
Hall động cơ
Giắc 5 dây
+5V (đỏ)
GND (đen)
A B C
Quay bánh tay: mỗi dây tín hiệu nhảy 0 ↔ 5V. Không có xung → đứt dây hoặc cắm sai.
Tay ga Hall
Giắc 3 dây
5V
GND
Signal
VOM đo Signal: ~0.8–1.0V (nhả ga) → ~3.8–4.2V (kéo hết ga).
Đảo chiều
Học góc pha
Trắng
Đen
Nhảy giắc → lùi → nhảy lại tiến và giữ >16 giây → IC tự học góc pha, máy êm bền.
Mẹo vàng
01 Sơ đồ Core Control Harness — IC Humi S21 Speed 350W
2
Đấu dây IC Humi S21 Speed 350W — Hệ chức năng nâng cao Nguồn chống trộm, 2 tốc độ, ngắt phanh, lùi, PAS, Bluetooth, KM/H
Nguồn chống trộm
Anti-theft Power
Đỏ → đầu vào nguồn module chống trộm
Nguồn 12V nuôi còi / relay chống trộm. Không dùng để cấp thiết bị khác.
Chống trộm
Anti-theft Signal
Tín hiệu điều khiển từ remote / module
Kích hoạt → IC khóa ga. Khóa/mở từ xa, bó bánh an toàn.
2 tốc độ (Hi/Lo)
Hard Speed Switch
Công tắc 2 nấc · Không cần cấp điện ngoài
Để hở = tốc độ mặc định. Điều chỉnh phần trăm từng nấc qua App Bluetooth.
Chỉ có 2 tốc độ
Ngắt phanh (−)
Brake Cut Negative
Nhận mass (−) từ công tắc phanh → cắt ga tức thì
Phổ biến nhất trên xe Việt Nam. Gán làm nút P qua App: Cài đặt → Nút P → Brake− as P-Lock
Có thể dùng làm P
Ngắt phanh (+)
Brake Cut Positive
Nhận dương (+) từ công tắc phanh loại PNP → cắt ga
Chọn một loại duy nhất theo hệ thống xe. Không đấu chéo hai giắc.
Lùi xe
Reverse
Đấu vào công tắc lùi · Giữ trong khi lùi
IC tự giới hạn tốc và mô-men khi lùi để đảm bảo an toàn.
Trợ lực PAS
Pedal Assist
5V
GND
Signal (xung đạp)
Giắc 3 chân. Gắn cảm biến đúng chiều quay bánh; khoảng cách cảm biến–nam châm 1–3mm.
Đặc trưng bản 350W
Bluetooth
BT Chip
Cắm module chip Bluetooth đi kèm
App Android/iOS: mở tua, giới hạn tốc, P-Lock. Khoảng cách <2m.
App required
KM/H & KM/H New
Speed Signal Out
KM/H: đồng hồ đời cũ
KM/H New: LCD đời mới
KM/H New: LCD đời mới
Chỉ nối một trong hai. Đổi giao thức nếu đồng hồ không lên số. Đo xung 0 ↔ ~5V khi quay bánh để xác nhận tín hiệu.

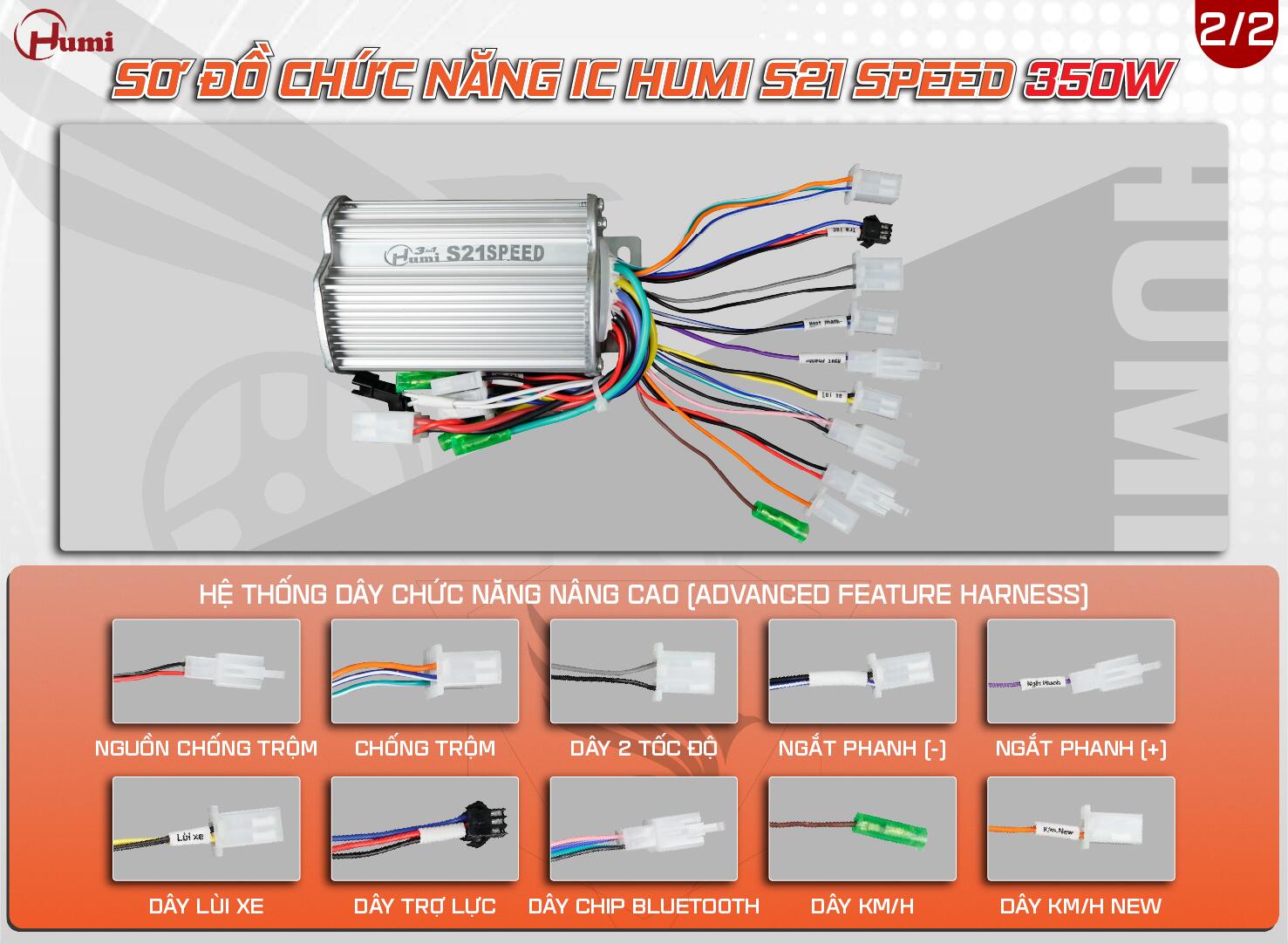

02 Sơ đồ Advanced Feature Harness — IC Humi S21 Speed 350W
★
Kinh nghiệm đấu dây IC Humi S21 Speed 350W thực tế Lưu ý đặc thù — PAS, 2 tốc độ, học góc pha
Đấu Dây IC Humi S21 Speed 350W — tài liệu kỹ thuật dành cho thợ và người dùng tự lắp đặt. IC Humi S21 Speed 350W là dòng điều tốc công suất nhỏ trong series Speed, thiết kế cho xe điện 3–4 bình pin điện áp 36V hoặc 48V — phù hợp xe đạp điện trợ lực, xe mini đô thị hoặc các mẫu xe nhỏ cần vận hành êm và tiết kiệm điện. Điểm đặc trưng so với các bản công suất cao hơn là tích hợp cổng dây trợ lực PAS (Pedal Assist), cho phép kết hợp lực đạp và motor để tối ưu quãng đường. Bên cạnh đó, bản 350W hỗ trợ 2 tốc độ cứng, Bluetooth để cấu hình qua điện thoại, và hai giao thức tín hiệu đồng hồ KM/H & KM/H New — lựa chọn phù hợp cho thợ lắp xe đạp điện trợ lực hoặc xe điện nhỏ cần đủ tính năng mà không dư công suất.
Điểm nổi bật
- Tích hợp cổng dây trợ lực PAS (Pedal Assist): nhận tín hiệu cảm biến đạp 3 dây (5V/GND/Signal) để hỗ trợ ga theo lực đạp, phù hợp xe đạp điện trợ lực.
- Hỗ trợ 2 tốc độ cứng (Hi/Lo) điều chỉnh qua công tắc 2 nấc, không cần cấp điện ngoài.
- Có đủ 10 dây chức năng nâng cao: nguồn chống trộm, chống trộm, 2 tốc độ, ngắt phanh (−)/(+), lùi xe, PAS, Bluetooth, KM/H, KM/H New — đầy đủ dù công suất nhỏ.
- Hỗ trợ cả ngắt phanh âm (Brake−) và ngắt phanh dương (Brake+), tương thích đa số xe hiện có.
- Quy trình học góc pha bằng thao tác nháy đảo chiều và giữ >16 giây giúp máy êm, mát, bền.
Kinh nghiệm lắp đặt
Bản 350W chỉ hỗ trợ 2 tốc độ (không có 3 tốc độ như bản cao hơn) — cần thông báo rõ cho khách trước khi lắp. Khi lắp PAS, chú ý gắn cảm biến đúng chiều quay và đảm bảo khoảng cách cảm biến–nam châm theo khuyến nghị của bộ PAS; sai chiều hoặc khoảng cách quá xa sẽ không nhận xung. Nếu xe giật sau lắp, thực hiện nháy đảo chiều và giữ >16 giây trước khi đảo dây pha.
3
Cài đặt qua App Bluetooth Khóa/mở tua · Giới hạn tốc độ · P-Lock
Chọn điện áp
Vào Cài đặt → chọn đúng dải điện áp (36–48V · 3–4 bình) khớp số bình ắc quy.
Khóa / Mở tua
Chọn nấc 1–10. App ghi nhớ sau tắt xe. Nấc 4–6 nội đô, 8–10 đường thoáng.
P-Lock
Cài đặt → Nút P → bật “Brake− as P-Lock”. Đấu dây phanh âm qua nút nhấn riêng.
CH Play
App Store
humi.vn
Tải App tại CH Play / App Store hoặc vào humi.vn → Kỹ thuật → Tải ứng dụng. Tìm kiếm: “Bộ điều khiển Bluetooth”.
FAQ
FAQ — đấu dây IC Humi S21 Speed 350W Xử lý nhanh các tình huống phổ biến khi lắp
IC Humi S21 Speed 350W có hỗ trợ 3 tốc độ không, và dùng cho xe nào phù hợp nhất?
Bản 350W chỉ hỗ trợ 2 tốc độ cứng (Hi/Lo). Nếu cần 3 tốc độ, cần chọn bản công suất cao hơn như 800W trở lên. Bản 350W phù hợp nhất cho xe đạp điện trợ lực (có PAS), xe mini đô thị dùng 3–4 bình 36–48V, ưu tiên tiết kiệm điện và vận hành êm.
Bóp phanh không cắt ga?
Đo đầu ra công tắc phanh: kéo về GND = phanh âm → giắc (−). Cấp dương (+12–60V) = phanh dương → giắc (+). Không đấu chéo.
Đồng hồ không lên tốc độ?
Đổi KM/H ↔ KM/H New. Vẫn không lên: đo xung 0 ↔ ~5V tại dây KM/H khi quay bánh. Không có xung → đứt dây hoặc đấu nhầm.
Xe rung giật sau khi lắp?
Học góc pha: nhảy giắc Đảo chiều → lùi → nhảy lại tiến và giữ hơn 16 giây. IC tự đồng bộ, đa số xe êm ngay, không cần đảo dây phần cứng.
Gán nút P từ dây phanh âm?
App → Cài đặt → Nút P → bật “Brake− as P-Lock”. Đấu dây ngắt phanh âm qua nút nhấn. Nhấn nút để bật/tắt Parking.
✓
Checklist bàn giao Kiểm tra trước khi trả xe cho khách
-
1Điện áp đúng phiên bản — 36–48V · 3–4 bình khớp số bình thực tế.
-
2B+ đỏ / B− đen đúng cực · Dương ổ khóa qua khóa chính.
-
33 pha + Hall khớp · Bánh treo quay êm, không giật · Không báo lỗi.
-
4Tay ga 0.8→~4V mượt · Phanh (−)/(+) cắt ga · Lùi an toàn.
-
52 tốc độ cứng (Hi/Lo) chuyển nấc đúng · App đặt phần trăm tốc độ OK.
-
6PAS trợ lực nhận xung đạp · Cảm biến đúng chiều · Khoảng cách 1–3mm.
-
7Đồng hồ đúng giao thức KM/H hoặc KM/H New · P-Lock bật/tắt OK.
-
8Dây đi gọn · Không cạ khung · Mối nối bọc cách điện đủ.
