Đấu dây IC HumiS21 Plus · 500W 9 sò
Phiên bản
48–60V · 4–5 bình
S21 Plus 500W (9 sò) · Phiên bản duy nhất
Đấu dây IC Humi S21 Plus 500W yêu cầu đúng dải điện áp 48–60V (4–5 bình). Đo điện áp pack pin bằng đồng hồ VOM trước khi cấp nguồn — sai điện áp có thể làm hỏng IC ngay lập tức và mất bảo hành.
1
Đấu dây IC Humi S21 Plus 500W — Hệ điều khiển chính Màu dây B+/B−, Hall, tay ga, 3 pha, đảo chiều
B+ / B−
Cáp nguồn chính
Đỏ → cực Dương (+)
Đen → cực Âm (−)
Siết chắc cos, tránh oxy hóa. Hàn trực tiếp + ống co nhiệt là tốt nhất.
Dương ổ khóa
Tín hiệu bật/tắt
Đỏ nhỏ → qua ổ khóa → IC
Không nối thẳng B+ bỏ qua khóa chính. Xe bật/tắt điện chủ động qua đây.
3 pha (to)
Dây động cơ
Vàng
Xanh lá
Xanh dương
Khớp 3 cọc động cơ, siết chắc. Sai pha xe rung, yếu — học góc pha (mục đảo chiều).
Quan trọng
Hall động cơ
Giắc 5 dây
+5V (đỏ)
GND (đen)
A B C
Quay bánh tay: mỗi dây tín hiệu nhảy 0 ↔ 5V. Không có xung → đứt dây hoặc cắm sai. Bản 500W hỗ trợ sensorless — vẫn chạy được khi thiếu Hall, đạt độ êm ~90%.
Tay ga Hall
Giắc 3 dây
5V
GND
Signal
VOM đo Signal: ~0.8–1.0V (nhả ga) → ~3.8–4.2V (kéo hết ga).
Đảo chiều
Học góc pha
Trắng
Đen
Nhảy giắc → lùi → nhảy lại tiến và giữ >16 giây → IC tự học góc pha, máy êm bền.
Mẹo vàng

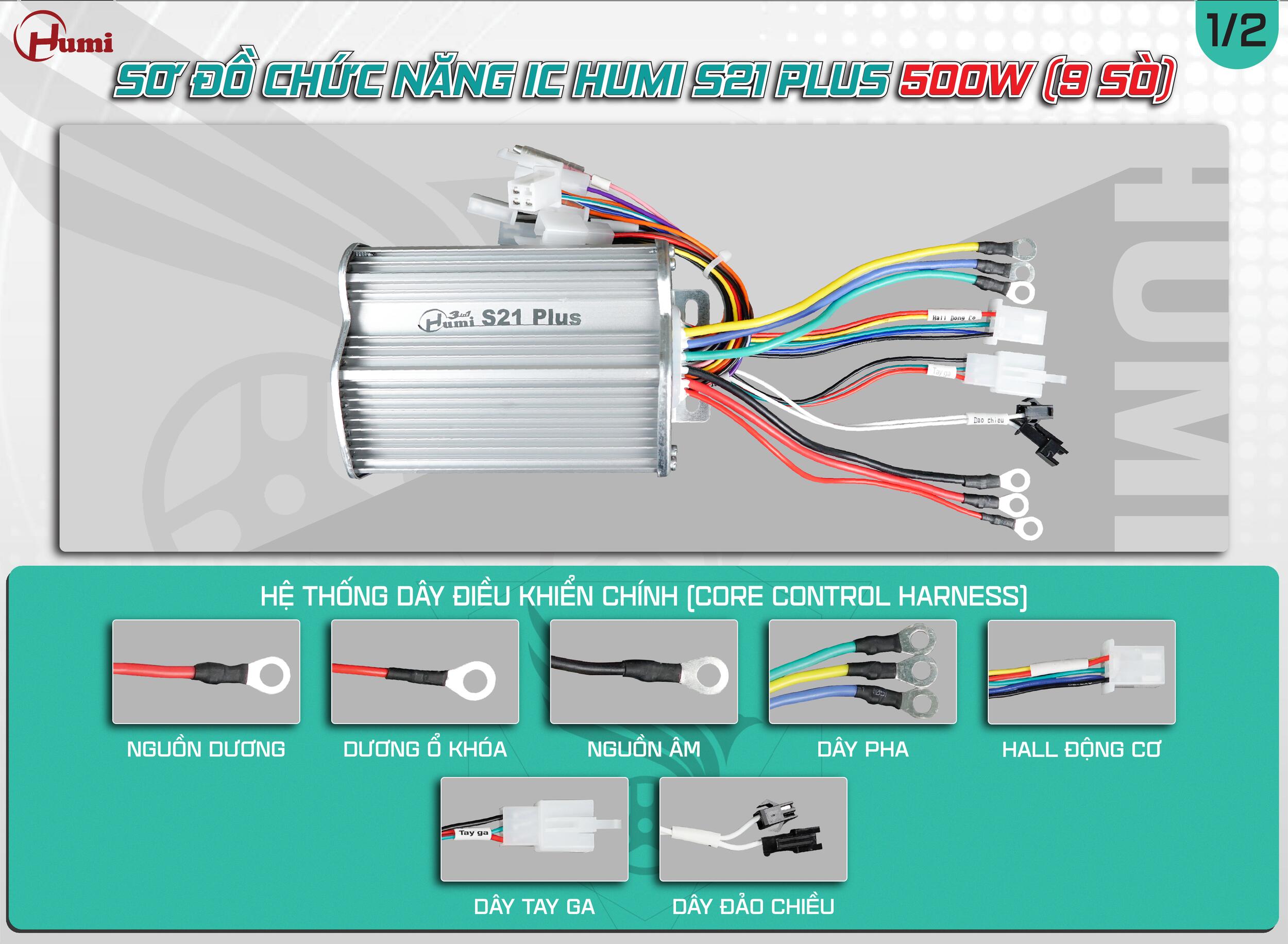

01 Sơ đồ Core Control Harness — IC Humi S21 Plus 500W
2
Đấu dây IC Humi S21 Plus 500W — Hệ chức năng nâng cao Ngắt phanh âm/dương, lùi, 2 tốc độ, LCD, KM/H, chống trộm
Nguồn chống trộm
Anti-theft Power
Đỏ → nguồn nuôi module chống trộm
Cấp nguồn cho bộ điều khiển chống trộm. Không dùng để cấp thiết bị khác.
Chống trộm
Anti-theft Signal
Tín hiệu điều khiển từ remote
Nhận/tắt tín hiệu từ remote → vô hiệu hóa IC khi khóa từ xa. Kích hoạt bó bánh và còi báo động.
2 tốc độ (Hi/Lo)
Hard Speed Switch
Đen
Trắng
Hở = tốc độ Eco (chuẩn). Nối ngắn = tốc độ Sport (cao). Lắp qua công tắc cứng 2 chế độ.
Ngắt phanh (−)
Brake Cut Negative
Xanh da trời sọc trắng
Công tắc ngược → bóp phanh đóng mạch → tín hiệu âm vào IC → ngắt ga tức thì. Phổ biến nhất, an toàn tuyệt đối.
Khuyến nghị dùng
Ngắt phanh (+)
Brake Cut Positive
Tím
Bóp phanh → nguồn dương sau ổ khóa truyền vào IC → ngắt ga. Phù hợp xe cao cấp đời mới. Chọn một loại duy nhất, không đấu chéo hai giắc.
Lùi xe
Reverse
Vàng sọc đen
IC đảo tín hiệu Hall → động cơ quay ngược. Tốc độ lùi giới hạn tối đa 30% chiều tiến — an toàn khi dắt xe, quay đầu trong không gian hẹp.
LCD
Display Signal
Xanh lá
Truyền dữ liệu ra màn LCD đặt hàng riêng. Không dùng đồng thời với KM/H cùng loại.
LCD chuyên dụng
KM/H & KM/H New
Speed Signal Out
KM/H (nâu): đồng hồ đời cũ, giả lập theo điện áp dây pha
KM/H New (trắng/nâu): hệ điện tử đời mới, chính xác hơn
KM/H New (trắng/nâu): hệ điện tử đời mới, chính xác hơn
Chỉ nối một trong hai. Đổi giao thức nếu đồng hồ không lên số. Đo xung 0 ↔ ~5V khi quay bánh để xác nhận tín hiệu.
02 Sơ đồ Advanced Feature Harness — IC Humi S21 Plus 500W
★
Kinh nghiệm đấu dây IC Humi S21 Plus 500W thực tế Lưu ý đặc thù — học góc pha, sensorless, chọn KM/H đúng loại
Đấu Dây IC Humi S21 Plus 500W — tài liệu kỹ thuật dành cho thợ chuyên nghiệp và người dùng DIY khi lắp mới hoặc thay thế. IC Humi S21 Plus 500W là bộ điều khiển 9 sò, tương thích điện áp 48–60V, được thiết kế riêng cho xe điện tải trung và nặng. Ảnh minh họa kèm phân tích chi tiết giúp thợ nhìn là làm chuẩn ngay lần đầu — không cần mò mẫm từng dây.
Điểm nổi bật
- Hỗ trợ điện áp linh hoạt 48–60V, công suất 500W 9 sò.
- Quy trình 8 bước đấu dây an toàn, đo VOM chuẩn.
- Ngắt phanh âm/dương, lùi xe, 2 tốc độ (Eco/Sport), chống trộm.
- Tín hiệu KM/H & KM/H New tương thích đồng hồ cũ và mới.
- Chế độ sensorless — vẫn chạy được khi thiếu Hall, đạt độ êm ~90%.
Kinh nghiệm lắp đặt
Khi đấu dây IC Humi S21 Plus 500W, dù đã chạy tiến vẫn phải nháy đảo chiều cho nó chạy lùi, rồi lại nháy 1 lần nữa cho chạy tiến, giữ >16 giây (20 giây cho chắc) để kích hoạt chế độ học và tự đồng bộ tín hiệu với động cơ — tăng độ mượt và độ bền của cả IC và động cơ. Chức năng này chỉ có trên IC Humi; rất nhiều thợ bỏ qua vì IC thông thường không có. Ngoài ra, khi thay đồng hồ tốc độ, cần xác định đúng loại KM/H hay KM/H New để hiển thị chính xác.
FAQ
FAQ — Đấu dây IC Humi S21 Plus 500W Xử lý nhanh các tình huống phổ biến khi lắp
IC 48–60V 500W nên dùng bình bao nhiêu Ah?
Phổ biến là 48V/12–30Ah hoặc 60V/12–30Ah. Nếu chạy tải nặng hoặc leo dốc thường xuyên, nên chọn dung lượng Ah cao hơn để bảo vệ bình và tăng quãng đường.
Bóp phanh không cắt ga?
Đo đầu ra công tắc phanh trước: kéo về GND = phanh âm → giắc xanh da trời sọc trắng. Cấp dương = phanh dương → giắc tím. Không đấu chéo hai loại.
Đồng hồ không lên tốc độ?
Đổi KM/H ↔ KM/H New. Vẫn không lên: đo xung 0 ↔ ~5V tại dây KM/H khi quay bánh. Không có xung → đứt dây hoặc đấu nhầm. Nếu dùng màn LCD chuyên dụng thì dùng dây xanh lá riêng, không dùng chung KM/H.
Xe rung giật sau khi lắp?
Học góc pha: nhảy giắc Đảo chiều → lùi → nhảy lại tiến và giữ hơn 16 giây (20 giây cho chắc). IC tự đồng bộ với động cơ, đa số xe êm ngay — không cần đảo dây phần cứng.
Chống trộm kích hoạt nhưng xe vẫn chạy được?
Kiểm tra lại dây tín hiệu chống trộm có tiếp xúc tốt không. IC chỉ vô hiệu hóa và bó bánh khi nhận đúng tín hiệu từ remote — nếu dây lỏng hoặc đấu sai cực thì tính năng không hoạt động dù module chống trộm vẫn có điện.
✓
Checklist bàn giao Kiểm tra trước khi trả xe cho khách
-
1Đấu dây IC Humi S21 Plus 500W đúng điện áp — 48–60V · 4–5 bình khớp số bình thực tế, đo VOM trước khi cấp nguồn.
-
2B+ đỏ / B− đen đúng cực · Dương ổ khóa qua khóa chính · Siết cos chắc, bọc cách điện đủ.
-
33 pha + Hall khớp · Bánh treo quay êm, không giật · Không báo lỗi. Nếu thiếu Hall có thể chạy sensorless ~90% độ êm.
-
4Tay ga 0.8→~4V mượt · Phanh âm hoặc dương cắt ga tức thì · Lùi an toàn (≤30% tốc tiến).
-
52 tốc độ (Hi/Lo) chuyển nấc đúng · Eco và Sport hoạt động bình thường.
-
6LCD / KM/H đúng giao thức · Hiển thị tốc độ chính xác khi chạy thử · Không nối đồng thời LCD và KM/H cùng loại.
-
7Chống trộm bó bánh / còi hú / tắt mở từ xa hoạt động đúng.
-
8Dây đi gọn · Không cạ khung · Mối nối bọc cách điện hoặc ống co nhiệt đủ.
