Đấu dây IC HumiS21 Plus · 1500W
Phiên bản
48–60V · 4–5 bình
S21 Plus 1500W · Phiên bản duy nhất
Đấu dây IC Humi S21 Plus 1500W yêu cầu đúng dải điện áp 48–60V (4–5 bình). Dây nguồn cần tiết diện ≥6 mm² với 48V, ≥8–10 mm² với 60V. Tản nhiệt IC tốt là điều kiện bắt buộc để đạt hiệu suất bền — vít chặt IC vào khung kim loại thoáng gió.
1

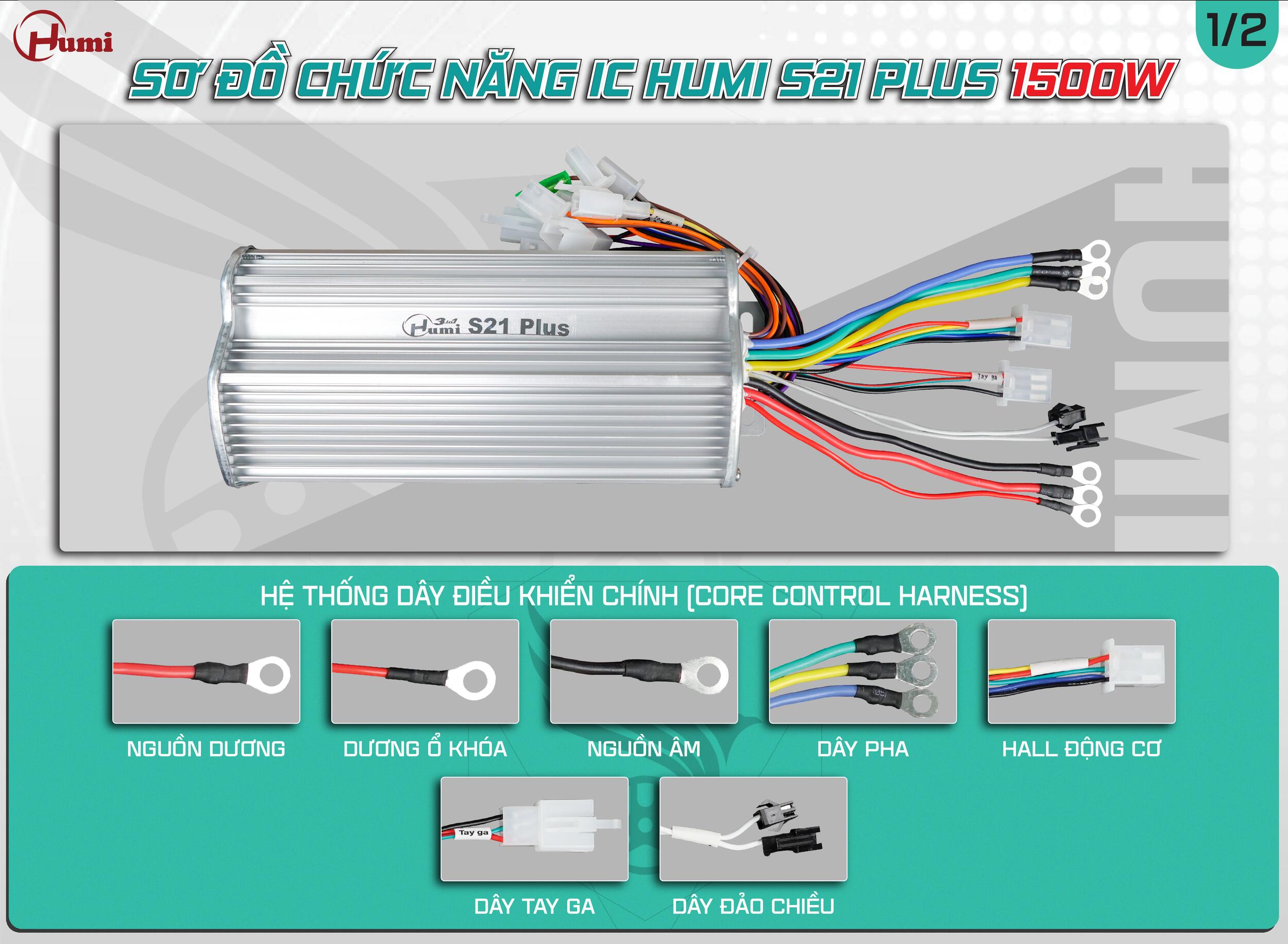

Đấu dây IC Humi S21 Plus 1500W — Hệ điều khiển chính Màu dây B+/B−, Hall, tay ga, 3 pha, đảo chiều
B+ / B−
Cáp nguồn chính
Đỏ → cực Dương (+)
Đen → cực Âm (−)
Tiết diện ≥6 mm² (48V) / ≥8–10 mm² (60V). Siết cos chắc, hàn + ống co nhiệt là tốt nhất.
Dương ổ khóa
Tín hiệu bật/tắt
Đỏ nhỏ → qua ổ khóa → IC
Không nối thẳng B+ bỏ qua khóa chính. Xe bật/tắt điện chủ động qua đây.
3 pha (to)
Dây động cơ
Vàng
Xanh lá
Xanh dương
Khớp 3 cọc động cơ, siết chắc. Sai pha xe rung, nóng dây — học góc pha (mục đảo chiều).
Quan trọng
Hall động cơ
Giắc 5 dây
+5V (đỏ)
GND (đen)
A B C
Quay bánh tay: mỗi dây tín hiệu nhảy 0 ↔ 5V. Không có xung → đứt dây hoặc cắm sai.
Tay ga Hall
Giắc 3 dây
5V
GND
Signal
VOM đo Signal: ~0.8–1.0V (nhả ga) → ~3.8–4.2V (kéo hết ga).
Đảo chiều
Học góc pha
Trắng
Đen
Nhảy giắc → lùi → nhảy lại tiến và giữ >16 giây → IC tự đồng bộ, tuning động cơ, xe êm và bền hơn đáng kể.
Mẹo vàng
01 Sơ đồ Core Control Harness — IC Humi S21 Plus 1500W
2

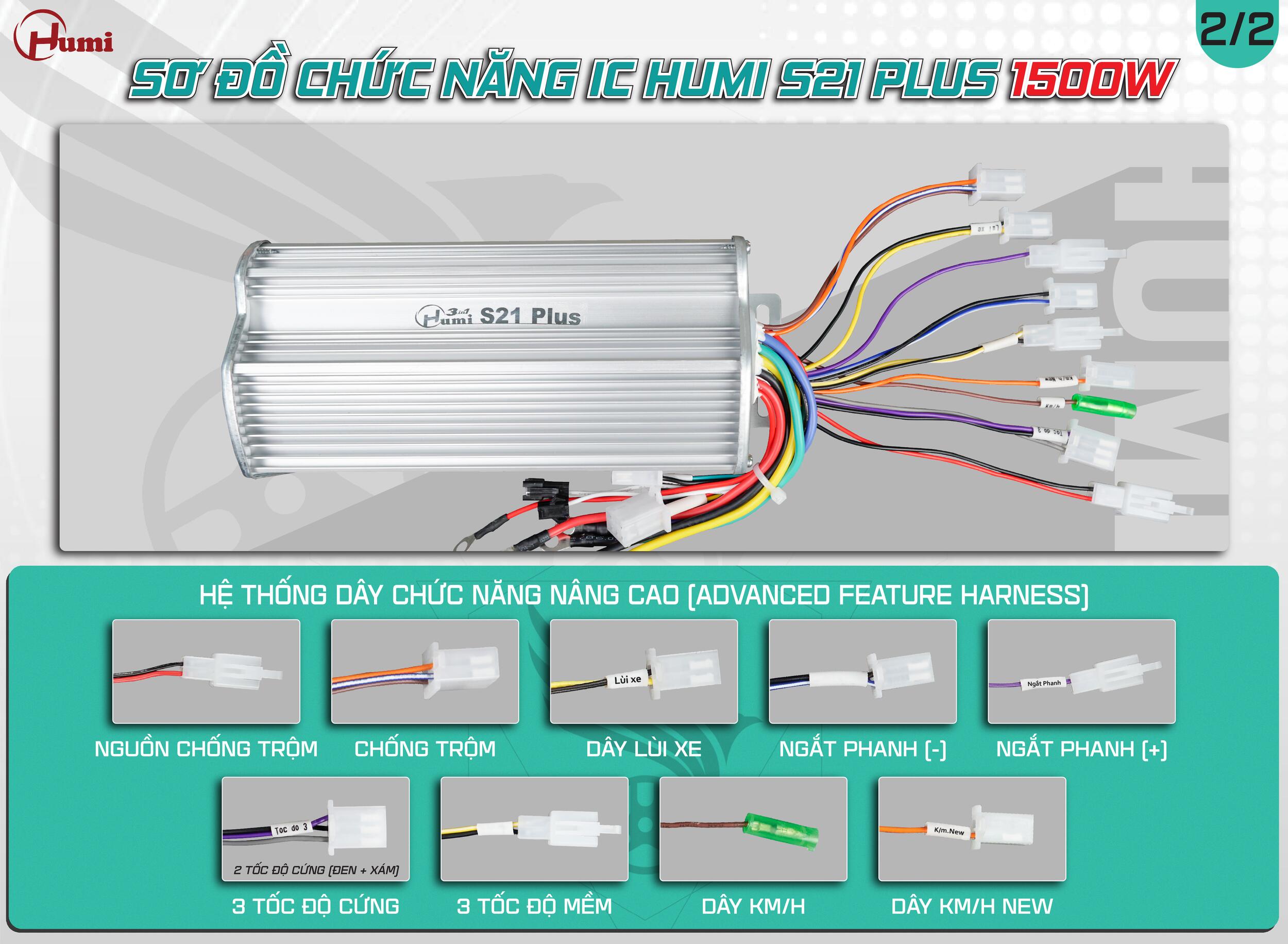

Đấu dây IC Humi S21 Plus 1500W — Hệ chức năng nâng cao Chống trộm, lùi, ngắt phanh âm/dương, 3 tốc độ cứng, 3 tốc độ mềm, KM/H
Nguồn chống trộm
Anti-theft Power
Đỏ → nguồn nuôi module chống trộm
Cấp nguồn cho bộ điều khiển chống trộm. Không dùng để cấp thiết bị khác.
Chống trộm
Anti-theft Signal
Tín hiệu điều khiển từ remote
Nhận/tắt tín hiệu từ remote → vô hiệu hóa IC khi khóa từ xa. Kích hoạt bó bánh và còi báo động.
Lùi xe
Reverse
Vàng sọc đen
IC đảo tín hiệu Hall → động cơ quay ngược. Tốc độ lùi giới hạn tối đa 30% chiều tiến — an toàn khi dắt xe, quay đầu trong không gian hẹp.
Ngắt phanh (−)
Brake Cut Negative
Xanh dương
Công tắc ngược → bóp phanh đóng mạch → tín hiệu âm vào IC → ngắt ga tức thì. Phổ biến nhất, an toàn tuyệt đối.
Khuyến nghị dùng
Ngắt phanh (+)
Brake Cut Positive
Tím
Bóp phanh → nguồn dương sau ổ khóa truyền vào IC → ngắt ga. Phù hợp xe cao cấp đời mới. Chọn một loại duy nhất, không đấu chéo hai giắc.
3 tốc độ cứng (LOW–MID–HIGH)
Hard 3-Step Speed
Xám
Đen (mass chung)
Công tắc 3 vị trí: LOW – MID – HIGH. Chuyển nấc khi xe đứng yên hoặc chạy chậm. Giữ nguyên nấc trong suốt hành trình.
3 tốc độ mềm
Soft 3-Step Speed
Trắng (dạng còi/nút bấm)
Mỗi lần bấm nút xoay vòng: Thấp → Trung Bình → Cao → Thấp. Tiện chuyển nấc khi đang chạy. Không cần công tắc 3 vị trí.
Đặc trưng 1500W
KM/H & KM/H New
Speed Signal Out
KM/H (nâu): đồng hồ cơ đời cũ
KM/H New (trắng/nâu): LCD điện tử đời mới, chính xác hơn
KM/H New (trắng/nâu): LCD điện tử đời mới, chính xác hơn
Chỉ nối một trong hai. Nếu hiển thị chập chờn ở KM/H thì chuyển sang KM/H New. Đo xung 0 ↔ ~5V khi quay bánh để xác nhận tín hiệu.
02 Sơ đồ Advanced Feature Harness — IC Humi S21 Plus 1500W
★
Kinh nghiệm đấu dây IC Humi S21 Plus 1500W thực tế Lưu ý đặc thù — tuning 16 giây, 3 tốc độ mềm, tản nhiệt IC
Đấu Dây IC Humi S21 Plus 1500W — tài liệu chuẩn thợ dành cho xe máy điện 2 bánh dùng 4–5 bình 12V 20–30Ah (48V/60V). Phiên bản 1500W nổi bật với rất khỏe – siêu bền – siêu tiết kiệm điện khi đấu dây IC Humi S21 Plus 1500W đúng kỹ thuật và tản nhiệt tốt — bài viết tập trung vào map màu dây, chức năng và quy trình đấu nối chuẩn kèm ảnh thực tế.
Điểm nổi bật
- Rất khỏe, siêu bền, siêu tiết kiệm điện khi đấu đúng và tản nhiệt tốt.
- Hỗ trợ 48V (4 bình) và 60V (5 bình), dây nguồn ≥6 mm² (48V) hoặc 8–10 mm² (60V).
- Ngắt phanh âm/dương, lùi xe, 3 tốc độ cứng & 3 tốc độ mềm, chống trộm.
- KM/H & KM/H New tương thích đồng hồ cơ đời cũ và LCD điện tử đời mới.
- Tuning động cơ tự động qua đảo chiều 16 giây — chỉ có trên IC Humi.
Kinh nghiệm lắp đặt
Khi đấu dây IC Humi S21 Plus 1500W mà xe bị gằn hoặc nóng dây pha sau khi đấu, không cần đổi tổ hợp dây — chỉ cần nháy dây đảo chiều và giữ trên 16 giây để đồng bộ tín hiệu và tuning động cơ, tăng đáng kể độ mượt và độ bền hệ thống. IC khác chỉ đảo chiều thông thường, chức năng tuning này chỉ có trên IC Humi. Với 3 tốc độ mềm, mỗi lần bấm công tắc (dạng còi) sẽ xoay vòng Thấp → Trung Bình → Cao — tiện hơn 3 tốc độ cứng khi chuyển trong lúc đang chạy chậm.
FAQ
FAQ — Đấu dây IC Humi S21 Plus 1500W Xử lý nhanh các tình huống phổ biến khi lắp
Chọn 48V (4 bình) hay 60V (5 bình) cho IC 1500W?
Cả hai đều phù hợp. 48V cho quãng đường tốt hơn ở cùng Ah, đủ dùng đi phố; 60V cho đề-pa khỏe hơn, leo dốc tốt khi chở người. IC Humi S21 Plus 1500W được thiết kế tối ưu cho cả hai dải điện áp này.
Bóp phanh không cắt ga?
Đo đầu ra công tắc phanh trước: kéo về GND = phanh âm → giắc xanh dương. Cấp dương = phanh dương → giắc tím. Không đấu chéo hai loại.
Đồng hồ không lên tốc độ?
Đổi KM/H ↔ KM/H New. Vẫn không lên: đo xung 0 ↔ ~5V tại dây KM/H khi quay bánh. Không có xung → đứt dây hoặc đấu nhầm.
Xe rung giật hoặc nóng dây pha sau khi lắp?
Học góc pha: nháy dây đảo chiều → lùi → nhảy lại tiến và giữ hơn 16 giây. IC tự đồng bộ và tuning động cơ — không cần đổi tổ hợp dây pha hay Hall.
3 tốc độ cứng và 3 tốc độ mềm dùng đồng thời được không?
Tùy cấu hình xe. Thông thường chỉ dùng một trong hai — 3 tốc độ cứng (công tắc 3 vị trí) phù hợp xe giữ nguyên nấc; 3 tốc độ mềm (nút bấm xoay vòng) tiện hơn khi chuyển nấc lúc đang chạy. Tham khảo sơ đồ ảnh 02 để xác nhận dây tương ứng trước khi đấu.
✓
Checklist bàn giao Kiểm tra trước khi trả xe cho khách
-
1Đấu dây IC Humi S21 Plus 1500W đúng điện áp — 48–60V · 4–5 bình khớp số bình thực tế · Tiết diện dây nguồn đủ theo điện áp · IC vít chặt vào khung thoáng.
-
2B+ đỏ / B− đen đúng cực · Dương ổ khóa qua khóa chính · Siết cos chắc, bọc cách điện đủ.
-
33 pha + Hall khớp · Bánh treo quay êm, không giật · Thực hiện tuning góc pha >16 giây trước khi bàn giao.
-
4Tay ga 0.8→~4V mượt · Phanh âm hoặc dương cắt ga tức thì · Lùi an toàn (≤30% tốc tiến).
-
53 tốc độ cứng (LOW–MID–HIGH) chuyển nấc đúng · 3 tốc độ mềm xoay vòng đúng thứ tự khi bấm nút.
-
6KM/H hoặc KM/H New đúng giao thức · Hiển thị tốc độ chính xác khi chạy thử · Không nối đồng thời cả hai.
-
7Chống trộm bó bánh / còi hú / tắt mở từ xa hoạt động đúng.
-
8Dây đi gọn · IC vít chặt khung thoáng · Mối nối bọc cách điện hoặc ống co nhiệt đủ · Không có dây cạ khung hay động cơ.
