Sơ đồ dây IC Vinfast Zgoo đầy đủ — nhận diện màu dây, chức năng từng đầu kết nối, tín hiệu CAN H/L, cụm mắt Hall và sơ đồ đấu nối chuẩn kỹ thuật. Dành cho thợ sửa chữa và kỹ thuật viên xe điện chuyên nghiệp.

15
Đầu
dây
01

Dây nguồn chính & pha động cơ — IC Vinfast Zgoo

5 dây
Sơ đồ dây nguồn chính và 3 pha động cơ IC Vinfast Zgoo — nguồn dương cam, nguồn âm đen, pha U xanh dương, pha V xanh lá, pha W vàng

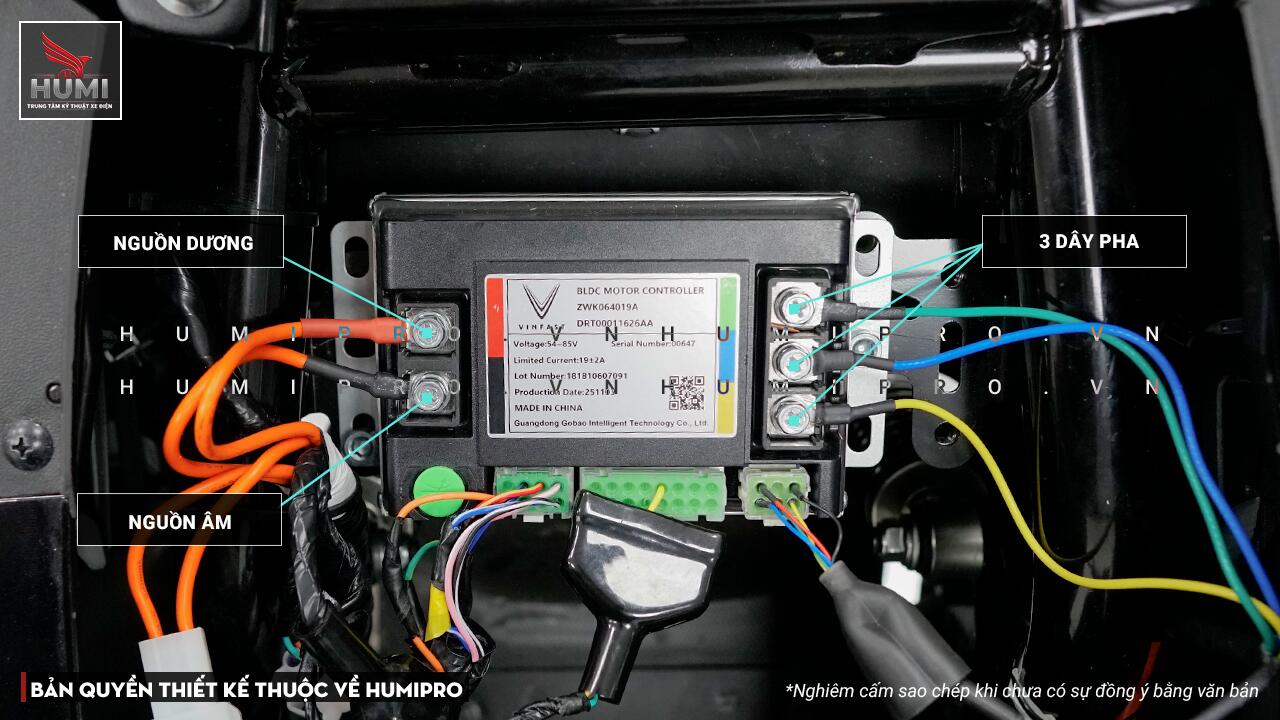

Hình 1: Dây nguồn chính và 3 pha động cơ trên IC Vinfast Zgoo — nguồn dương (cam), nguồn âm (đen) và cụm 3 dây pha U, V, W ra mô-tơ.

Nhóm dây nguồn chính và 3 pha động cơ là nhóm công suất cao nhất trên IC Vinfast Zgoo — dây có tiết diện lớn, chịu dòng cao liên tục. Đấu sai cực nguồn hoặc hoán đổi thứ tự pha có thể làm hỏng IC hoặc khiến mô-tơ quay ngược chiều, rung giật bất thường.

Nguồn dương (+)
MÀU CAM

Dây dương nguồn chính từ ắc-quy cấp điện cho IC — dây công suất lớn, bắt buộc đúng cực

B+
Nguồn âm (−)
MÀU ĐEN

Dây âm (GND) nguồn chính — bắt buộc đấu chắc chắn, lỏng dây này IC mất GND toàn hệ thống

B−
Pha U
MÀU XANH DƯƠNG

Dây pha U ra cuộn dây mô-tơ — hoán đổi thứ tự 3 pha sẽ làm mô-tơ quay ngược hoặc rung giật

PHA U
Pha V
MÀU XANH LÁ

Dây pha V ra cuộn dây mô-tơ — đấu đúng thứ tự U-V-W theo sơ đồ để mô-tơ vận hành trơn

PHA V
Pha W
MÀU VÀNG

Dây pha W ra cuộn dây mô-tơ — cùng pha U và V tạo thành bộ 3 pha điều khiển BLDC

PHA W
02

Giắc 8 lỗ — Tay ga, phanh & nguồn phụ · IC Vinfast Zgoo

7 dây
Sơ đồ dây giắc 8 lỗ IC Vinfast Zgoo — dương sau khóa, chế độ P, chân chống cạnh, ngắt phanh âm và 3 dây tay ga

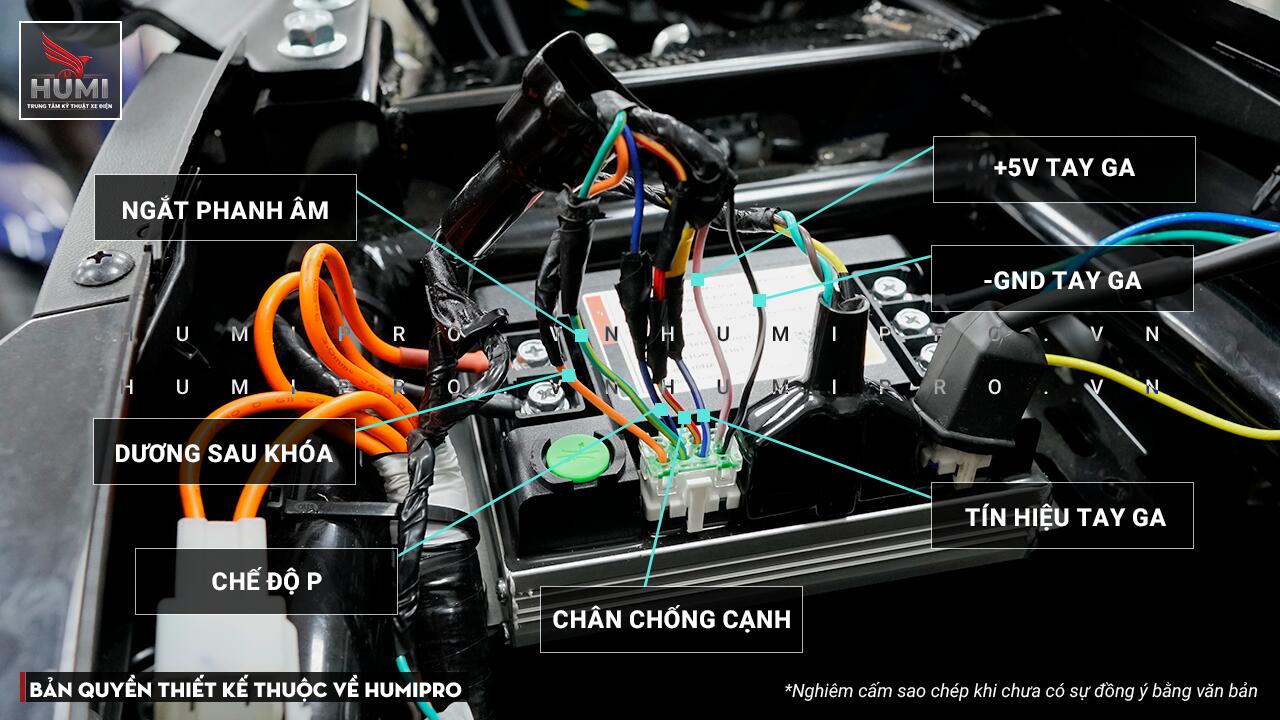

Hình 2: Giắc 8 lỗ trên IC Vinfast Zgoo — vị trí dây dương sau khóa, chế độ P, chân chống cạnh, ngắt phanh âm và cụm 3 dây tay ga.

Giắc 8 lỗ là nhóm kết nối tín hiệu điều khiển trực tiếp khi đấu dây IC Vinfast Zgoo — bao gồm nguồn phụ sau khóa, các dây an toàn và toàn bộ cụm tay ga. Sai bất kỳ đầu dây nào trong giắc này có thể khiến IC không lên nguồn, mất tín hiệu ga hoặc mất chức năng ngắt an toàn.

Dương (+) sau khóa
MÀU CAM

Nguồn cấp cho toàn bộ hệ thống phụ khi bật khóa điện — mất dây này toàn bộ tắt nguồn

IGN+
Chế độ P
XANH DA TRỜI SỌC ĐEN

Khoá an toàn điện tử — chặn xe di chuyển khi chưa mở khoá chức năng P (dùng khi đỗ dốc)

P LOCK
Ngắt phanh âm
XANH LÁ SỌC VÀNG

Kích âm (nối GND) tức thì khi bóp phanh — IC cắt điện mô-tơ ngay, ưu tiên an toàn hơn lệnh ga

BRAKE−
Chân chống cạnh
ĐỎ SỌC VÀNG

Ngắt điện mô-tơ khi gạt chân chống cạnh xuống — tránh xe bị giật đổ khi dừng đỗ

STAND
+5V tay ga
HỒNG SỌC TRẮNG

Nguồn dương 5V từ IC cấp cho cảm biến tay ga — mất dây này cảm biến mất nguồn, xe không nhận tín hiệu ga

GA +5V
GND tay ga
ĐEN SỌC TRẮNG

Dây âm (GND) của cảm biến tay ga — cặp với dây +5V tạo nguồn nuôi cảm biến, thiếu dây này tín hiệu ga sai lệch

GA GND
Tín hiệu tay ga
XANH DA TRỜI SỌC TRẮNG

Điện áp biến thiên theo góc vặn tay ga — IC đọc giá trị này để điều khiển tốc độ mô-tơ

GA SIG
03

Giắc 16 lỗ — CAN bus & công tắc điều khiển · IC Vinfast Zgoo

3 dây
Sơ đồ dây giắc 16 lỗ IC Vinfast Zgoo — tín hiệu CAN H màu nâu, CAN L màu xanh ngọc và công tắc 2 tốc độ màu vàng

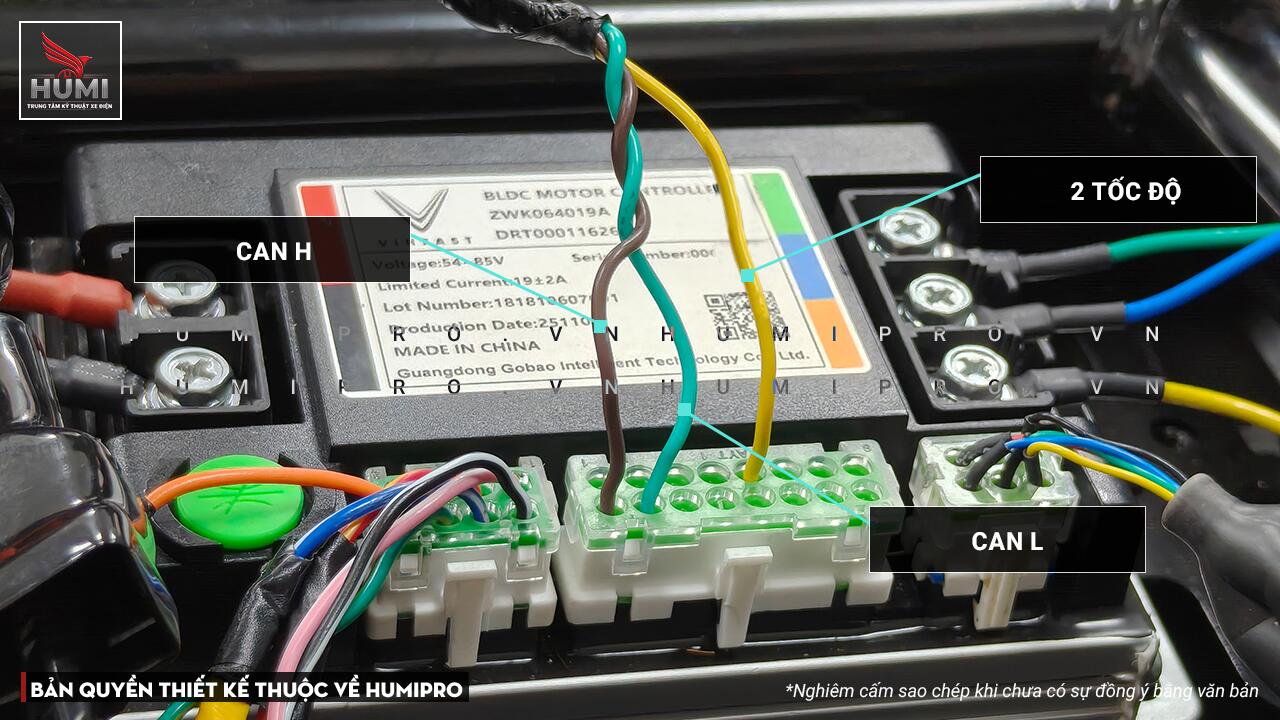

Hình 3: Giắc 16 lỗ trên IC Vinfast Zgoo — cặp dây tín hiệu CAN H (nâu) và CAN L (xanh ngọc) cùng dây công tắc 2 tốc độ (vàng).

Sơ đồ đấu dây IC Vinfast Zgoo truyền toàn bộ dữ liệu vận hành qua một cặp dây CAN bus duy nhất. CAN H và CAN L phải đấu đúng cặp, đúng cực — đảo hai dây hoặc hở một dây là đồng hồ mất hiển thị, xe có thể báo lỗi hệ thống và không nhận tín hiệu điều khiển.

Tín hiệu CAN H
MÀU NÂU

Đường tín hiệu CAN mức cao — cùng CAN L tạo thành cặp dây truyền dữ liệu giữa IC, đồng hồ và các bộ điều khiển trên xe

CAN H
Tín hiệu CAN L
MÀU XANH NGỌC (CYAN)

Đường tín hiệu CAN mức thấp — hoạt động vi sai với CAN H, giúp tín hiệu chống nhiễu và ổn định trên toàn hệ thống

CAN L
Công tắc 2 tốc độ
MÀU VÀNG

Chuyển đổi giữa 2 chế độ tốc độ vận hành — kết nối đúng chiều để tránh mất chức năng chọn chế độ

SPEED
04

Cụm mắt Hall — Phản hồi vị trí rô-to · IC Vinfast Zgoo

5 dây
Sơ đồ dây cụm mắt Hall IC Vinfast Zgoo — +5V Hall đỏ, GND Hall đen, Hall A xanh dương, Hall B xanh lá, Hall C vàng

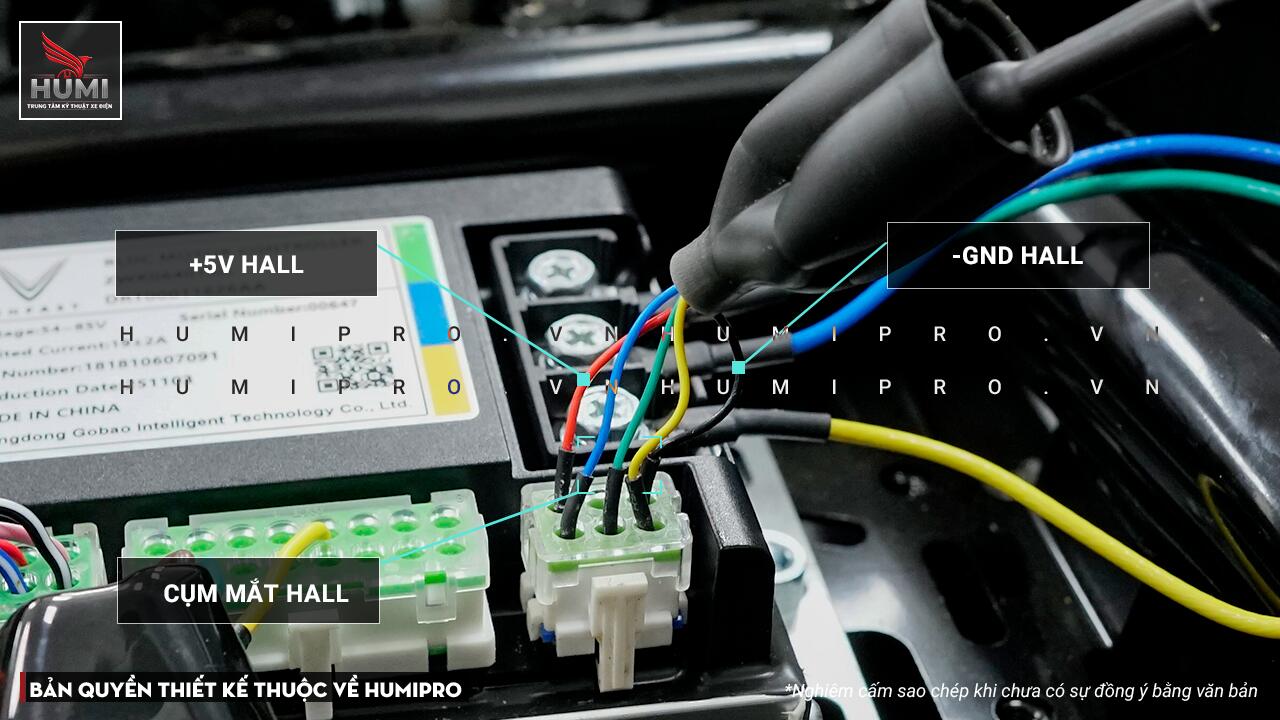

Hình 4: Cụm mắt Hall trên IC Vinfast Zgoo — nguồn +5V Hall (đỏ), GND Hall (đen) và 3 tín hiệu Hall A, B, C phản hồi vị trí rô-to về IC.

Cụm mắt Hall là bộ cảm biến vị trí rô-to khi đấu dây IC Vinfast Zgoo — IC đọc tín hiệu 3 Hall A, B, C để xác định góc rô-to và điều khiển đúng thứ tự kích pha. Sai thứ tự Hall hoặc mất một tín hiệu Hall sẽ khiến mô-tơ không khởi động được hoặc rung giật mạnh.

+5V Hall
MÀU ĐỎ

Nguồn dương 5V cấp cho cụm 3 cảm biến Hall — mất dây này toàn bộ tín hiệu Hall mất, mô-tơ không khởi động

HALL+
GND Hall
MÀU ĐEN

Dây âm (GND) chung cho cụm Hall — cặp với +5V Hall tạo nguồn nuôi cảm biến, thiếu dây này tín hiệu Hall sai lệch

HALL−
Hall A
MÀU XANH DƯƠNG

Tín hiệu Hall A phản hồi vị trí rô-to về IC — IC dùng tổ hợp A, B, C để xác định góc pha và kích đúng cuộn dây

HALL A
Hall B
MÀU XANH LÁ

Tín hiệu Hall B phản hồi vị trí rô-to — lệch pha 120° so với Hall A, tạo tổ hợp 3 bit xác định 6 vùng góc quay

HALL B
Hall C
MÀU VÀNG

Tín hiệu Hall C phản hồi vị trí rô-to — lệch pha 120° so với Hall B, hoàn thiện bộ 3 tín hiệu điều khiển BLDC

HALL C
!

Lưu ý kỹ thuật

  • Khi đấu dây IC Vinfast Zgoo, luôn đối chiếu màu dây với sơ đồ trước khi kết nối — một đầu dây sai có thể hỏng IC hoặc gây lỗi hệ thống ngay lập tức.
  • Cặp dây CAN H / CAN L phải đấu đúng cực, không đảo — dùng đồng hồ vạn năng (VOM) kiểm tra điện áp và thông mạch từng đầu dây trước và sau khi đấu nối.
  • Thứ tự 3 pha U-V-W và 3 tín hiệu Hall A-B-C phải khớp nhau — hoán đổi sai tổ hợp pha/Hall khiến mô-tơ rung giật hoặc không khởi động được.
  • Không chắc chắn về sơ đồ → liên hệ kỹ thuật viên chuyên xe điện hoặc đội hỗ trợ kỹ thuật Humi.vn để được tư vấn trực tiếp.
