Tài liệu kỹ thuật · IC Controller · Nguồn vít + Giắc đa lỗ · CAN bus
Đấu dây
IC Vinfast
Motio
Hướng dẫn đấu dây IC Vinfast Motio đầy đủ — nhận diện màu dây nguồn vít, giắc 8 lỗ, giắc 16 lỗ, cụm mắt Hall và tín hiệu CAN H/L. Dành cho thợ sửa chữa và kỹ thuật viên xe điện chuyên nghiệp.
dây
Dây nguồn chính & pha động cơ — Đấu dây IC Vinfast Motio
5 dây
Hình 1: Sơ đồ đấu dây IC Vinfast Motio — nguồn dương (đỏ) và nguồn âm (đen) bắt vít trực tiếp vào IC cùng 3 dây pha xanh dương – xanh lá – vàng kết nối xuống mô-tơ BLDC.
Khi đấu dây IC Vinfast Motio, nhóm dây nguồn chính và dây pha được thiết kế bắt vít trực tiếp lên thanh cái của IC — khác với các giắc cắm thông thường. Đây là nhóm dây chịu dòng cao nhất, cần siết đủ lực mômen và kiểm tra tiếp xúc kỹ trước khi cấp nguồn để tránh nóng điểm tiếp xúc hoặc cháy dây.
Cấp nguồn chính từ ắc quy vào IC — dây tiết diện lớn, bắt vít trực tiếp lên thanh cái, đảm bảo tiếp xúc tốt tránh sụt áp
GND chính của hệ thống — bắt vít song song với dương, mạch hở hoặc tiếp xúc kém gây sụt áp toàn hệ thống
Truyền công suất từ IC xuống mô-tơ BLDC 3 pha — đấu sai pha xe chạy ngược hoặc không chạy
Điều khiển tốc độ & lực kéo xe — phối hợp với pha A và C tạo từ trường quay
Hoàn thiện bộ 3 pha — cùng pha A và B tạo ra từ trường quay điều khiển rô-to mô-tơ
Giắc 8 lỗ — Tay ga, phanh & nguồn phụ · IC Vinfast Motio
5 dây
Hình 2: Chi tiết đấu dây IC Vinfast Motio giắc 8 lỗ — dương sau khóa (cam), ngắt phanh âm (xanh lá sọc vàng) và cụm 3 dây tay ga gồm +5V (hồng sọc trắng), GND (đen sọc trắng) và tín hiệu (xanh dương).
Giắc 8 lỗ trong sơ đồ đấu dây IC Vinfast Motio tập trung các tín hiệu điều khiển trực tiếp ảnh hưởng đến vận hành xe: nguồn phụ sau khóa, ngắt an toàn phanh và toàn bộ cụm tay ga. Lỗi kết nối nhóm này thường gây mất ga, xe không chạy hoặc không ngắt điện mô-tơ khi bóp phanh.
Nguồn cấp cho toàn bộ hệ thống phụ khi bật khóa điện — mất dây này toàn bộ IC tắt nguồn
Kích âm (nối GND) tức thì khi bóp phanh — IC cắt điện mô-tơ ngay, ưu tiên an toàn hơn lệnh ga
Nguồn dương 5V từ IC cấp ra cho cảm biến tay ga hoạt động
Cực âm (GND) của mạch cảm biến tay ga — đứt dây này cảm biến mất tham chiếu, ga không hoạt động
Điện áp biến thiên theo góc vặn tay ga truyền tín hiệu điều khiển tốc độ về IC
Giắc 16 lỗ — CAN bus & công tắc điều khiển · IC Vinfast Motio
4 dây

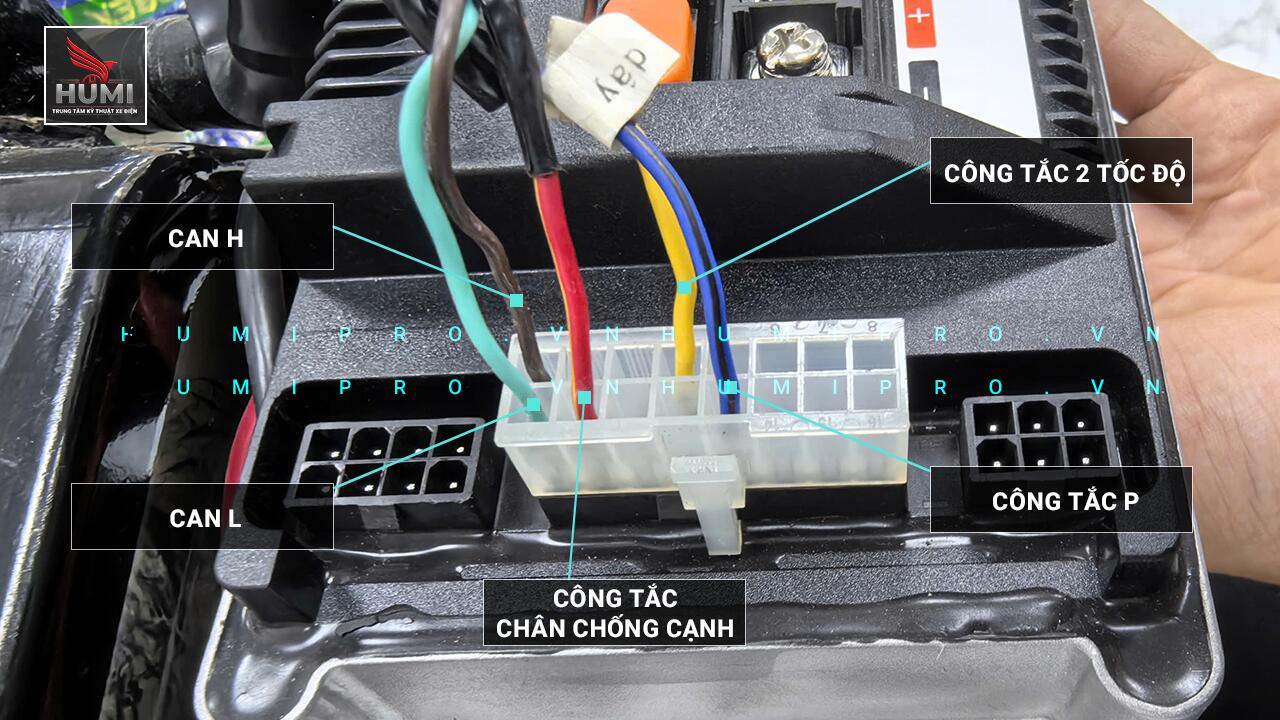

Hình 3: Chi tiết đấu dây IC Vinfast Motio giắc 16 lỗ — cặp tín hiệu CAN H (nâu) và CAN L (xanh ngọc), công tắc 2 tốc độ (vàng), chân chống cạnh (đỏ sọc vàng) và công tắc P (xanh dương sọc đen).
Giắc 16 lỗ trong sơ đồ đấu dây IC Vinfast Motio tích hợp hai nhóm chức năng: giao tiếp CAN bus truyền dữ liệu giữa IC và đồng hồ, và các công tắc điều khiển chế độ vận hành. Cặp CAN H/L phải đấu đúng cực và không để hở mạch — sai hoặc đứt một trong hai dây là đồng hồ mất hiển thị toàn bộ.
Đường tín hiệu CAN mức cao — cùng CAN L tạo thành cặp dây truyền dữ liệu giữa IC, đồng hồ và các bộ điều khiển trên xe
Đường tín hiệu CAN mức thấp — hoạt động vi sai với CAN H, giúp tín hiệu chống nhiễu và ổn định trên toàn hệ thống
Chuyển đổi giữa 2 chế độ tốc độ vận hành — kết nối đúng chiều để tránh mất chức năng chọn chế độ
Ngắt điện mô-tơ khi gạt chân chống cạnh xuống — tránh xe bị giật đổ khi vô tình vặn ga
Khoá an toàn điện tử — chặn xe di chuyển khi chưa mở khoá chức năng P (dùng khi đỗ dốc)
Cụm mắt Hall — Phản hồi vị trí rô-to · IC Vinfast Motio
5 dây
Hình 4: Chi tiết đấu dây IC Vinfast Motio cụm mắt Hall — nguồn +5V (đỏ), GND (đen) và 3 dây tín hiệu Hall A (vàng), Hall B (xanh ngọc), Hall C (xanh dương) phản hồi vị trí rô-to về IC.
Cụm mắt Hall trong sơ đồ đấu dây IC Vinfast Motio là bộ phận phản hồi vị trí rô-to về IC theo thời gian thực để IC đóng ngắt pha chính xác. Mất tín hiệu Hall hoặc sai thứ tự dây Hall A/B/C đều khiến mô-tơ không quay được, quay giật cục hoặc mất lực kéo đột ngột khi đang chạy.
Nguồn dương 5V từ IC cấp cho cả cụm 3 mắt Hall hoạt động — mất nguồn này cả 3 Hall tắt, xe không chạy được
Cực âm chung của cụm mắt Hall — đứt dây này tương đương mất nguồn Hall, mô-tơ không nhận được tín hiệu điều khiển
Phản hồi vị trí pha A của rô-to về IC — đảo thứ tự Hall A/B/C xe chạy giật hoặc mất lực kéo
Phản hồi vị trí pha B của rô-to — phối hợp với Hall A và C tạo bộ phản hồi vị trí 3 pha đầy đủ
Phản hồi vị trí pha C của rô-to — hoàn thiện bộ 3 tín hiệu Hall giúp IC điều khiển chính xác từng chu kỳ đóng ngắt
Lưu ý kỹ thuật
- Khi đấu dây IC Vinfast Motio, các dây nguồn chính và pha bắt vít phải siết đủ lực mômen — tiếp xúc kém gây nóng điểm bắt vít, có thể cháy dây trong quá trình vận hành.
- Cặp dây CAN H / CAN L phải đấu đúng cực, không đảo — dùng đồng hồ vạn năng (VOM) kiểm tra điện áp và thông mạch từng đầu dây trước và sau khi đấu nối.
- Thứ tự dây Hall A/B/C ảnh hưởng trực tiếp đến chiều và chất lượng quay của mô-tơ — đối chiếu kỹ màu dây với sơ đồ trước khi cắm giắc.
- Không chắc chắn về sơ đồ → liên hệ kỹ thuật viên chuyên xe điện hoặc đội hỗ trợ kỹ thuật Humi.vn để được tư vấn trực tiếp.
